帶你一起了解杜瓦瓶的結構跟工作原理

杜瓦瓶是采用超級真空絕熱的不銹鋼壓力容器，是為儲存、運輸和使用液氧、液氮、液氬或二氧化碳而設計，用于可靠而經濟的運輸和儲存低溫液態氣體，以及在廣闊的應用范圍內就地儲存和供應液態氣體。

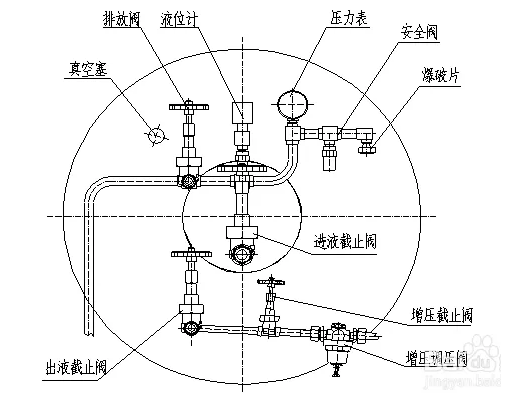

杜瓦瓶結構淺析

管路閥門系統的使用

增壓器：增壓器采用翅片式換熱器，安裝在瓶的底部，用以提高瓶內壓力，但當瓶內液體液位較低時，增壓速度很慢，因此，建議用戶在使用前，先將瓶內壓力提高，以便使用液體時，瓶內壓力能夠滿足要求。

排放閥：此閥與氣瓶氣相空間相連，開啟此閥釋放瓶內氣體使壓力降低。

進液截止閥：此閥用于控制低溫液體的充灌。

出液截止閥：此閥用于控制低溫液體的輸出。

增壓截止閥：此閥用于控制增壓器回路，開啟此閥即可向瓶內增壓。

增壓調節閥：低溫液體通過此閥進入增壓器轉化為氣體，回到內膽，從而使瓶內壓力達到增壓調節閥的設定值。

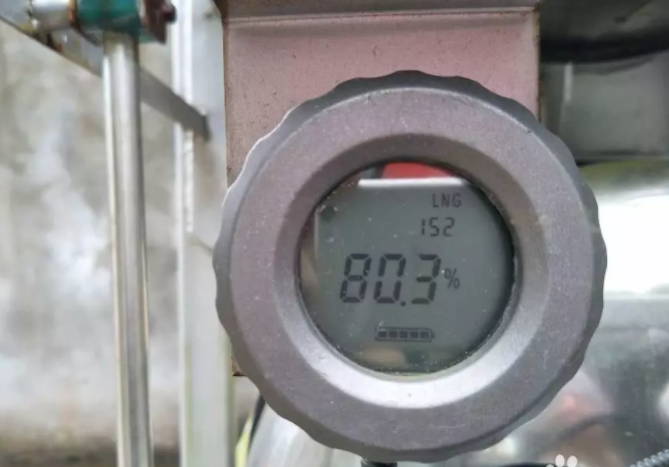

液位計：液位計采用電容式液位計，電容傳感器根據瓶內的液體高度產生一個成比例的電信號，液位顯示表在接受電信號后進行信號轉換，以百分比數字表示不同的液體量。

外殼在超壓條件下的保護是通過一個真空塞來實現的。如果內膽發生泄漏（導致夾層壓力超高），真空塞將開啟泄壓。萬一真空塞發生泄漏將導致夾層真空破壞，這時可以發現外殼出現“發汗”和結霜現象。當然，在與瓶體連接的管道末端出現的結霜或凝水現象是正常的。

真空塞：外殼在超壓條件下的保護是通過一個真空塞來實現的。如果內膽發生泄漏（導致夾層壓力超高），真空塞將開啟泄壓。萬一真空塞發生泄漏將導致夾層真空破壞，這時可以發現外殼出現“發汗”和結霜現象。當然，在與瓶體連接的管道末端出現的結霜或凝水現象是正常的。（警告：嚴禁在任何情況下拔出真空塞）

杜瓦瓶的供液使用流程

杜瓦瓶有兩個主要的優點

第一個是，同壓縮氣體鋼瓶相比它能夠在相對低的壓力下容納大量的氣體。第二個是他提供了容易操作的低溫液體源。由于杜瓦瓶堅固可靠，保持時間長，以及自身含有氣體供應系統，利用其內置汽化器及可連續輸出流量高達10m3/h的常溫氣體（氧、氮、氬），氣體高恒定輸出壓力達1.2Mpa(中壓型）2.2Mpa（高壓型），完全滿足通常情況下的用氣要求。

杜瓦瓶的用氣量大和用途

杜瓦瓶的用氣量大和用途：如果用戶用氣流量較大，則可采用多只杜瓦瓶并聯或加裝外置汽化器的方法滿足供氣要求，通過加裝外置汽化器，單只杜瓦瓶的大量輸出流量可達50m3/h。杜瓦瓶可提供多樣化的用途：工作現場直接氣體供應，其使用形式同壓縮氣體鋼瓶相似；小型簡易的管道集中供氣；低溫液體使用等。
